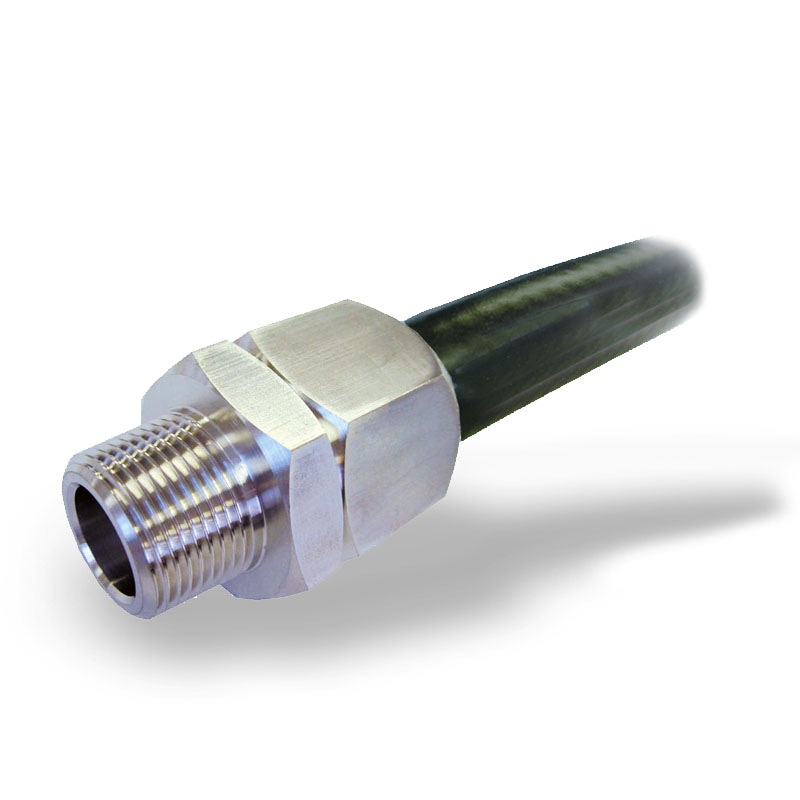

RGL JOINT日本進口WS軟管接頭中低壓膠管接頭
產品型號：WS
產品品牌：日本RGL JOINT
產品簡介：
WS 軟管接頭,中低壓膠管接頭?中低壓膠管用。當您想為管道提供靈活性時的理想選擇。
適用流體包括工業用水、一般液壓油、潤滑油和燃料油。我們還提供 可以減少工時的“密封工程（氟橡膠基密封材料應用或密封膠帶）”服務。密封帶通常纏繞在螺紋上以防止螺紋泄漏在我們的“密封過程”中，我們不做這項工作，而是在螺釘本身上涂上密封材料，使其具有密封功能。
RGL JOINT日本進口WS軟管接頭中低壓膠管接頭
WS 軟管接頭,中低壓膠管接頭?中低壓膠管用。當您想為管道提供靈活性時的理想選擇。適用流體包括工業用水、一般液壓油、潤滑油和燃料油。我們還提供 可以減少工時的“密封工程（氟橡膠基密封材料應用或密封膠帶）”服務。密封帶通常纏繞在螺紋上以防止螺紋泄漏在我們的“密封過程”中，我們不做這項工作，而是在螺釘本身上涂上密封材料，使其具有密封功能。
| 尺寸圖 | 產品名稱 | 材料 |
 | ①本體 | SUS304 |
| ②螺母 | SUS304 | |
| ③屈曲 | SUS304 | |
| ④插套 | SUS304 | |
| ⑤ O型圈 | 氯丁橡膠 （選項：氟橡膠） |
| 維度表 | |||||||||||||
| 模型 | R。 | 一 （毫米） | b (毫米) | φd (毫米) | 長 （毫米） | 長 （毫米） | O型圈 公稱直徑 | 計算機輔助設計 | |||||
| WSL04-1/4S | 1/4 | 21 | (24.3) | φ5 | 45.9 | 41.5 | P6 | 下載 | |||||
| WSL06-3/8S | 3/8 | 24 | (27.7) | φ7 | 48.5 | 44.4 | P9 | ||||||
| WSL08-1/2S | 1/2 | 26 | (30) | φ10 | 49.7 | 46.4 | P11 | ||||||
| WSL12-3/4S | 3/4 | 38 | (43.9) | φ17 | 63.0 | 58.5 | P20 | ||||||
| 適用WS膠管（中低壓膠管） | ||||
| 模型 | 內徑 （毫米） | 外徑 （毫米） | 小彎曲 半徑 | 質量 （克/米） |
| WS18Z-04 | 6.3 | 12.7 | 76 | 120 |
| WS18Z-06 | 9.5 | 15.9 | 76 | 160 |
| WS18Z-08 | 12.7 | 19.8 | 127 | 220 |
WS18Z-12 | 19.0 | 26.2 | 178 | 340 |
